橋式整流器簡介

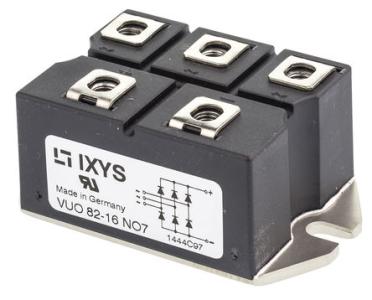

橋式整流器是由四隻整流矽芯片作橋式連接，外用絕緣朔料封裝而成，大功率橋式整流器在絕緣層外添加鋅金屬殼包封，增強散熱。
橋式整流器的作用
橋式整流器用在交流發電機電源係統中，其作用一是將交流發電機產生的交流電變為直流電，以實現向用電設備供電和向蓄電池充電;二是限製蓄電池電流倒流回發電機，保護發電機不被逆電流燒壞。矽二極管具有單向導電的特性，即在矽二極管兩端加上一定的電壓（電源正極接二極管正極，電源負極接二極管的負極）時，二極管就導通，有電流流過，反之，二極管不導通，無電流通過。這樣，電流隻能從一個方向通過。人們利用二極管的這個特性，製成整流器。當給整流器加上交流電壓時，隻允許交流電的正半周通過，而負半周不通過，因此在整流器的負端便輸出脈動直流電。
橋式整流器原理
橋式整流器品種多：有扁形、圓形、方形、板凳形（分直插與貼片）等，有GPP與O/J結構之分。最大整流電流從0.5A到100A，最高反向峰值電壓從50V到1600V。
半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路。
選擇整流橋要考慮整流電路和工作電壓。
整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

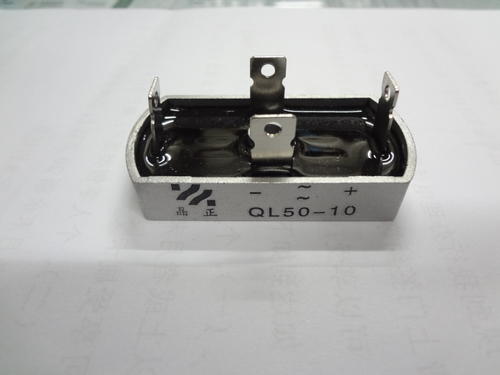

全橋是由4隻整流二極管按橋式全波整流電路的形式連接並封裝為一體構成的，圖是其外形。
橋式整流器命名規則
一般橋式整流器（整流橋）命名中有3個數字，第一個數字代表額定電流，A；後兩個數字代表額定電壓（數字*100），V。
橋式整流器怎麽測好壞
用數字萬用表來檢測橋式整流器的好壞。
整流橋就是將整流管封在一個殼內了。分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路，選擇整流橋要考慮整流電路和工作電壓。
1.半橋的檢測半橋是由兩隻整流二極管組成，通過用萬用表分別測量半橋內部的兩隻二極管的正、反電阻值是否正常，即可判斷出該半橋是否正常。
2.全橋的檢測大多數的整流全橋上，均標注有“+”、“-”、“~”符號（其中“+”為整流後輸出電壓的正極，“-”為輸出電壓的負極，“~”為交流電壓輸入端），很容易確定出各電極。
檢測時，可通過分別測量“+”極與兩個“~”極、“-”極與兩個“~”之間各整流二極管的正、反向電阻值（與普通二極管的測量方法相同）是否正常，即可判斷該全橋是否已損壞。若測得全橋內鞭隻二極管的正、反向電阻值均為0或均為無窮大，則可判斷該二極管已擊穿或開路損壞。
