SEMIHOw品牌介紹

公司背景

SemiHow是一家總部位於韓國的公司，專注於功率半導體的研發和生產。作為韓國唯一一家生產所有功率分立半導體產品的國內功率半導體公司，SEMIHOw不僅是三星代工廠的戰略合作夥伴之一，還通過其20年的研發技術經驗和世界一流的工藝技術，確立了其在市場上的競爭力。

主要產品和應用領域

SEMIHOw的產品線包括多種功率半導體產品，如超金屬-氧化物-半導體場效應晶體管（MOSFET）、平麵MOSFET、絕緣柵雙極型晶體管（IGBT）、這些產品廣泛應用於消費、工業和汽車等領域，致力於通過創新策略引領汽車市場的發展，使地球能源更有價值。

生產能力和供應鏈管理

SEMIHOw利用三星代工廠的生產能力、原材料采購能力以及對總生產時間的嚴格控製，確保客戶能夠在需要的時間內獲得產品。公司還通過投資超結MOSFET工藝設施和穩定的生產管理能力，滿足客戶對高產量的需求。

市場地位和合作夥伴

SEMIHOw在全球功率半導體市場中占據重要地位，其產品不僅供應給三星代工廠，還出口至多個國家和地區。公司與華潤微電子有限公司等技術合作夥伴保持著緊密的合作關係，共同推動功率半導體技術的發展和應用

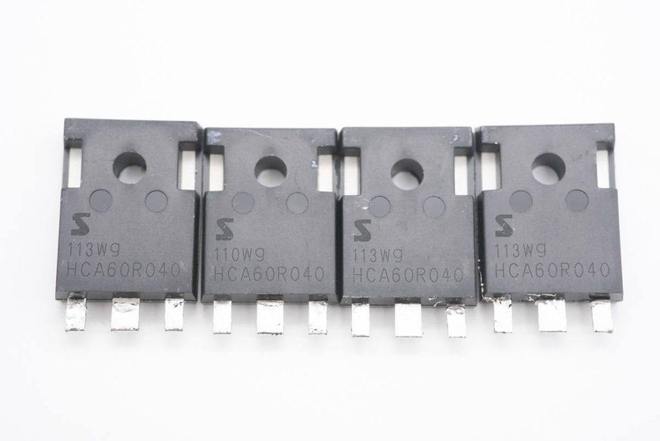

SemiHow的MOSFET具有以下優勢：

一、基礎優勢方麵

1. 高性能

   • 采用先進技術和製造工藝，開關特性出色，能在納秒級別完成信號放大和切換，適用於高頻電路和數據通信領域。

   • 產品的低導通電阻有助於降低功耗、提高能效，使設備運行更節能。

2. 高可靠性

   • 經過嚴格質量控製和測試，在汽車電子、工業自動化等對穩定性和可靠性要求高的領域廣泛應用。

   • 具備出色的抗衝擊能力和靜電放電（ESD）保護能力，在惡劣環境下穩定性和耐用性強。

3. 多樣化產品線

   • 提供高壓MOSFET、低壓溝槽MOSFET、超級結MOSFET等多種類型，滿足不同應用領域需求。

   • 具有多種封裝形式，如TO - 220、TO - 220F、DPAK、IPAK等，方便客戶根據應用場景選擇。

4. 技術支持與服務

   • 擁有專業技術支持團隊，能提供及時、專業的技術解答和解決方案。

   • 通過代理商和分銷商網絡，為客戶提供便捷的產品采購、樣品申請、產品測試等研發服務，縮短產品開發進度。

5. 市場應用廣泛

   • 已成功應用於三星、LG、華為等知名品牌電子產品，證明產品質量和性能得到市場認可。

   • 在充電器、電源、照明、顯示器、光伏、智能家居等多個領域廣泛應用，展現強大的市場適應性和競爭力。

二、補充優勢方麵

1. 抗輻射能力：SemiHow有電子輻照產品，其trr在200ns以內，這顯示出產品在抗輻射方麵有一定能力，可適用於特殊環境，增強了在特殊環境下的可靠性。

2. 低功耗應用表現：在低功耗應用中表現良好，例如其低導通電阻有助於降低功耗。並且在類似電池供電設備中，能夠憑借低靜態功耗的特點，在不消耗過多能量的情況下保持開關狀態，從而提高設備的整體能效。

3. 噪聲水平：MOSFET具有噪聲低的特點，這使得其適合用於對噪聲敏感的應用場景，例如音頻放大器等模擬電路應用中，能減少噪聲幹擾，保障信號質量。

4. 不同溫度環境下的性能表現

   • 在高溫環境下，SemiHow的MOSFET可能憑借其先進的製造工藝和材料，保持穩定的性能。例如在汽車發動機控製等高溫工作場景中，能正常進行信號放大、開關控製等功能。

   • 在低溫環境中，其產品結構和材料特性也能確保穩定工作，不會因溫度降低而出現性能大幅下降的情況，如在一些戶外的光伏設備中，即使在低溫下也能有效進行能量轉換等工作。

5. 多層外延工藝優勢：SemiHow的多層外延工藝相比溝槽工藝，EMI更優秀，抗衝擊能力強。例如在智能手機和平板電腦充電器以及筆記本電腦適配器等電磁幹擾（EMI）、電磁兼容（EMC）要求較高的產品中，這種工藝有助於產品通過相關測試，實現更好的性能表現，並且能夠提高開關速度和降低損耗。

6. EMI（電磁幹擾）方麵表現：采用多層外延工藝實現的COOLMOS產品能助力解決EMI、EMC測試不好通過的問題，在諸如智能手機和平板電腦充電器以及筆記本電腦適配器等產品中能有效減少電磁幹擾，使得產品在電磁兼容性方麵表現更優。
